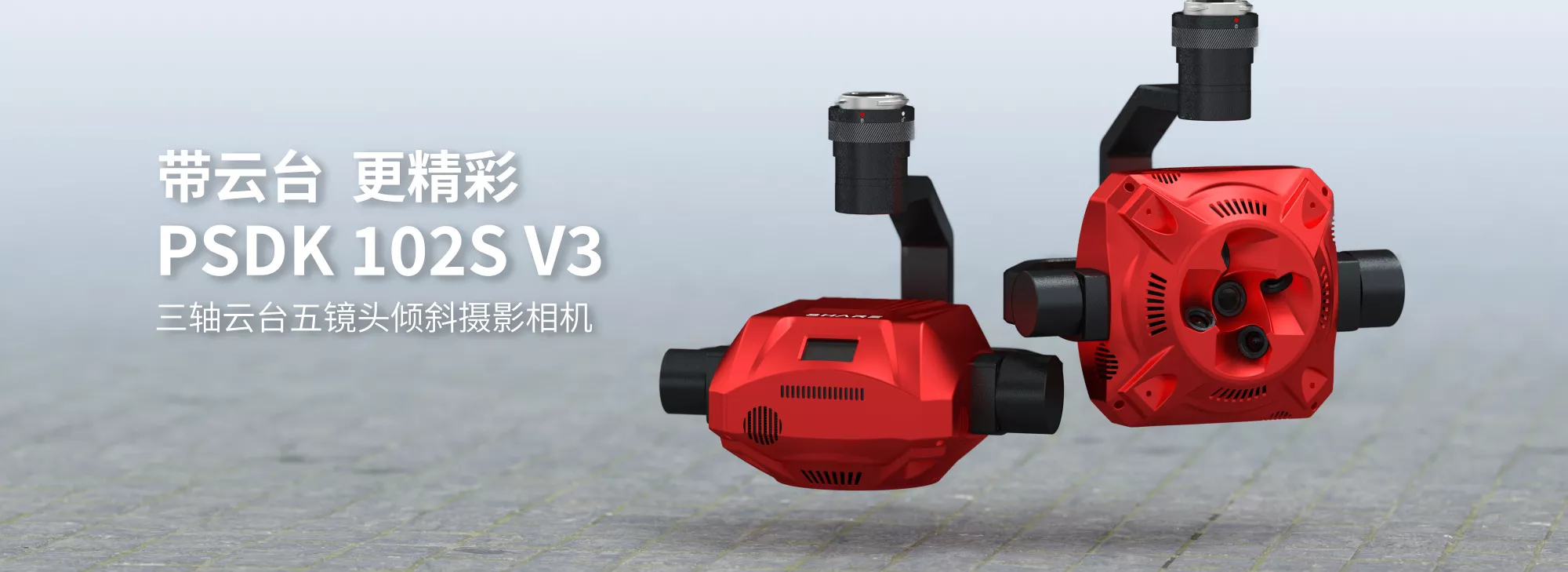

赛尔PSDK102S V3>>


PSDK 102S V3重量仅约1100g，集成5个2516万像素影像传感器，有效总像素超过1.25亿。


镜头升级赛尔全新自研的S-ML测绘专用镜头，光学素质稳定，成像畸变小，专为测绘行业而生。自研的S-GS全局镜间快门，轻松应对各类高频率快门触发场景，且使用寿命较之前大幅度提升。

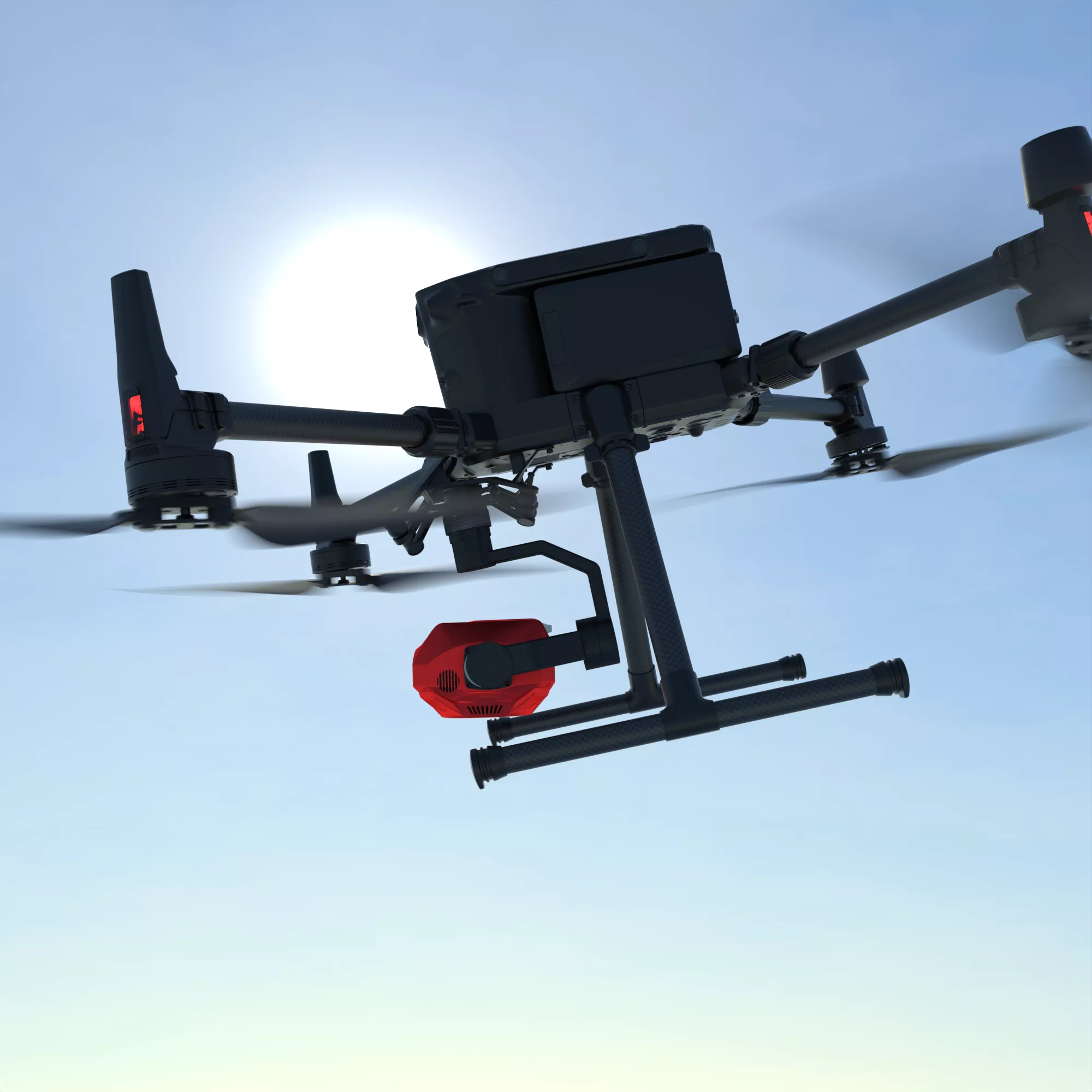

在应用方面，PSDK 102S V3深度适配大疆行业应用旗舰机型经纬M300 RTK，结合大疆的挂载平台，可实现厘米级位置精度，实现免像控作业。同时，云台拆卸后可适配主流固定翼无人机机型，相机也是一款开源的航测负载。

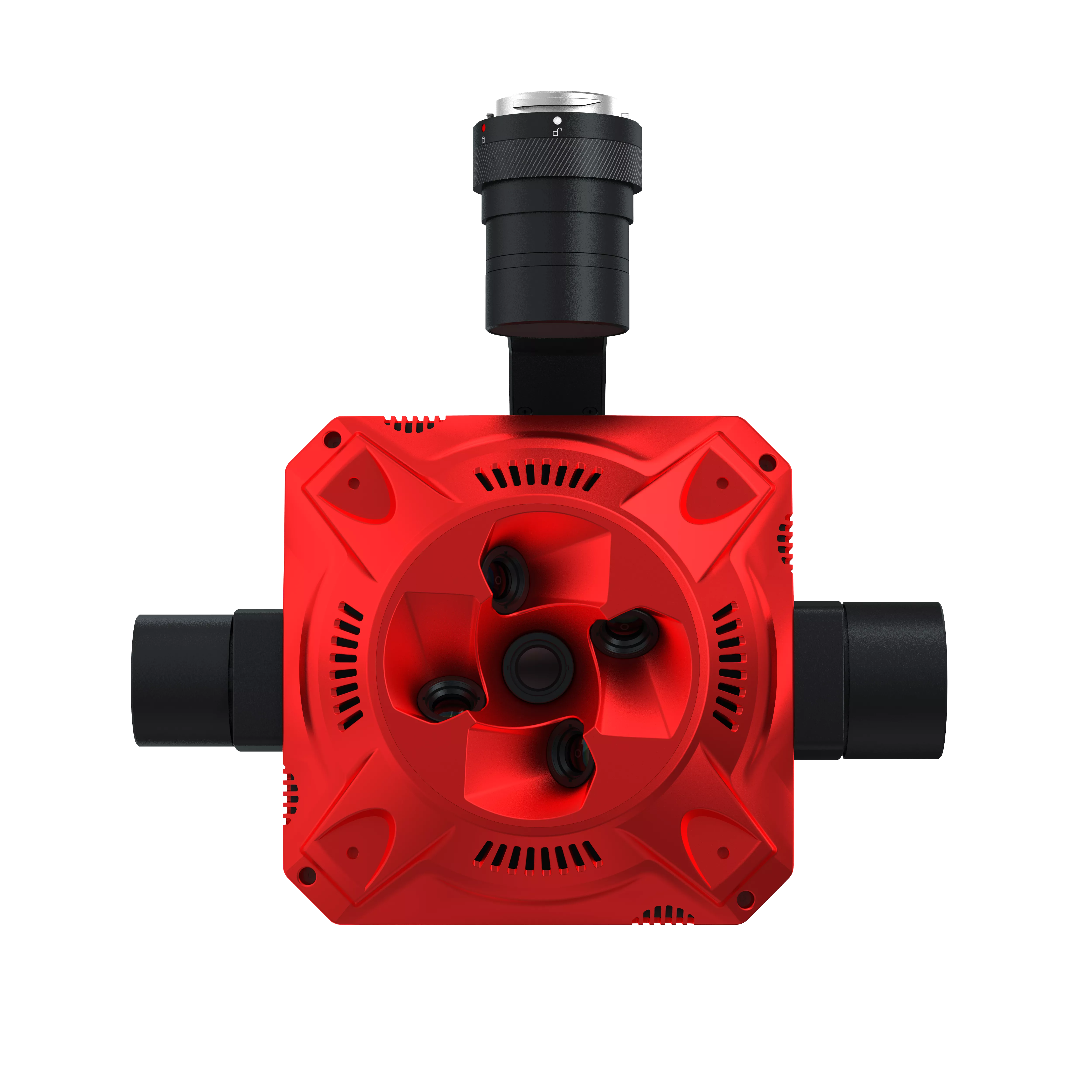

赛尔首款三轴云台五镜头倾斜摄影相机

Cel's first three-axis pan tilt camera with five lenses

赛尔PSDK 102S V3五镜头采用定制测绘专业镜头，镜头成像清晰、锐度高、畸变更小，相机出厂都做了内方位元素精确检校，以提高计算精度。适配大疆经纬M300 RTK无人机实时差分RTK定位，五个镜头独立存储拍照瞬时POS数据，精准至1cm，解决了无人机航测外方位元素不准确的问题。

了解更多

相机的采集精度怎么样？是否达标？


经验证，无人机搭配PSDK102S倾斜摄影相机在无地面控制点情况下具有较高的精度，可满足1:500，1:1000等大比例尺高精度地图需求。农村地籍测量作业中，航飞GSD1.5cm，可满足地籍测量中误差5cm的需求。通过DJI Pilot和蓝牙小程序设置等时拍照和等距拍照。

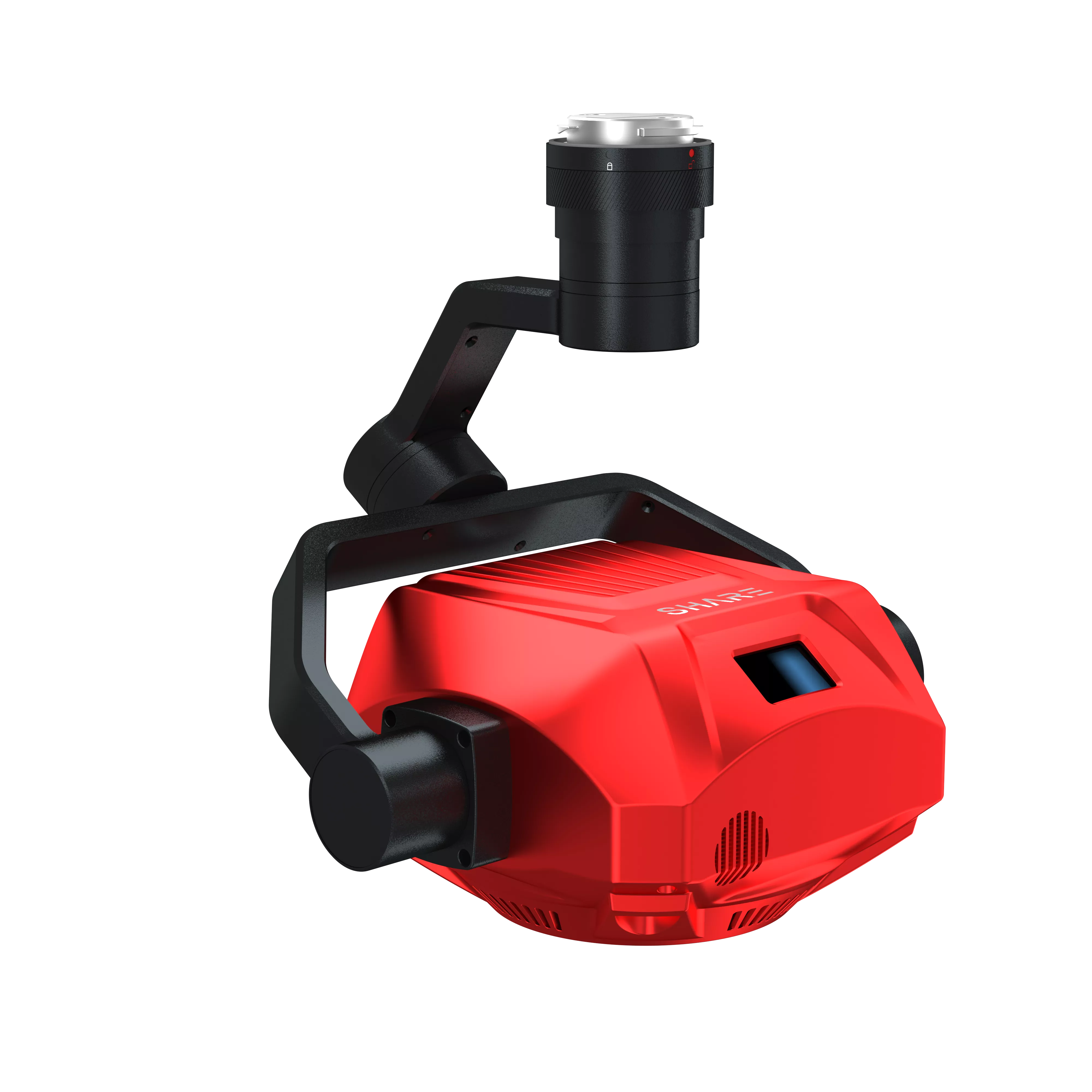

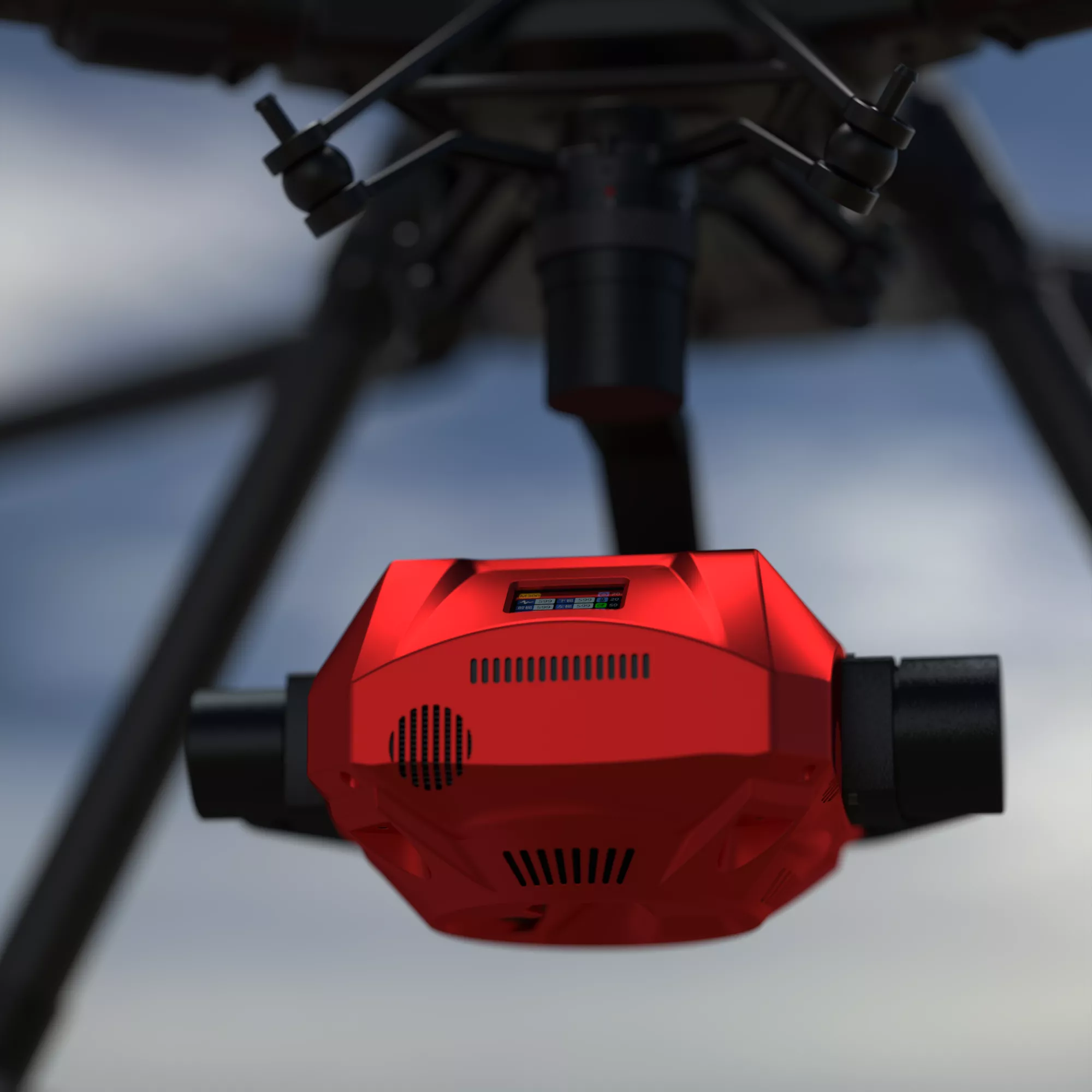

自带三轴稳定云台

高速飞行时稳定相机姿态，可用于多角度拍摄

了解详情

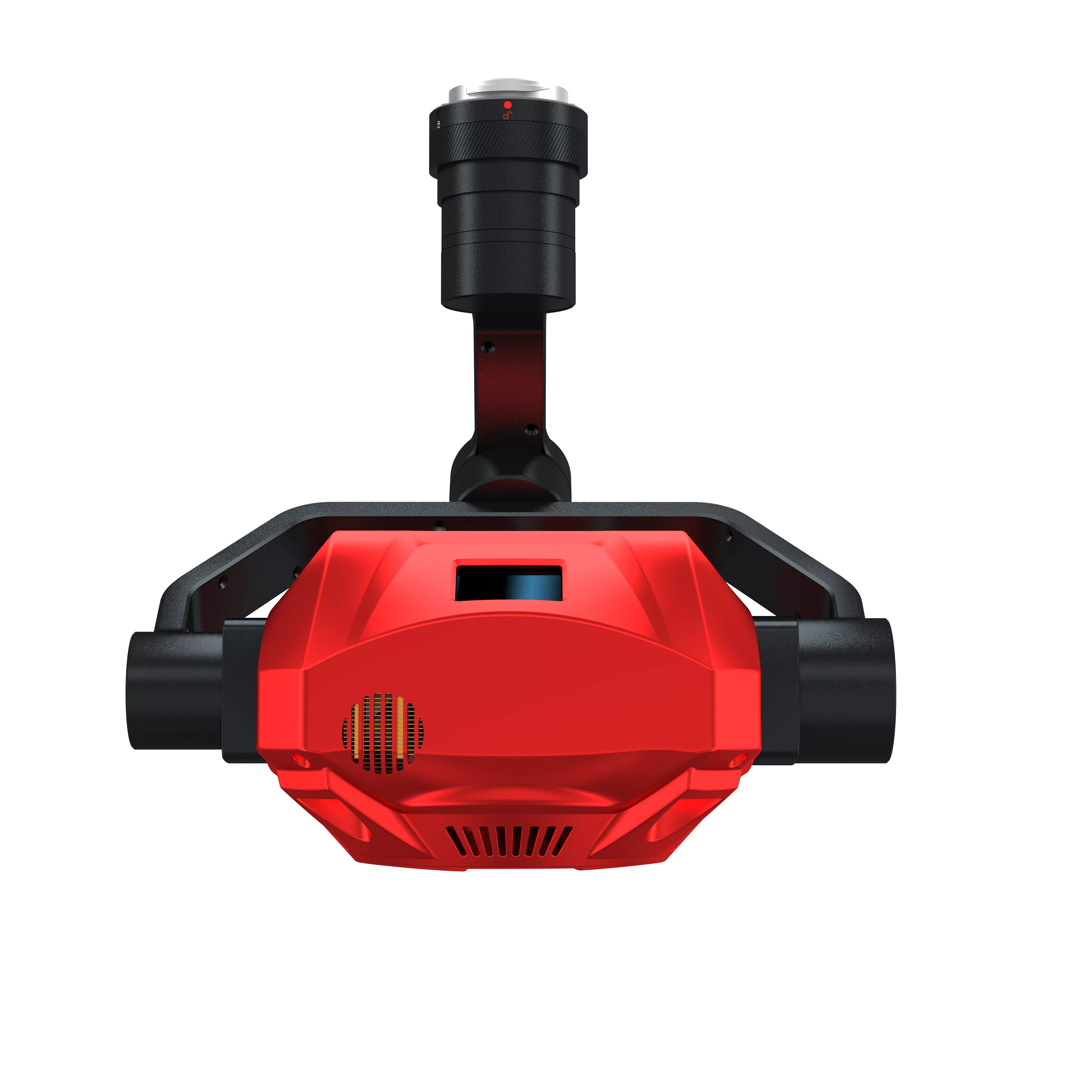

可用于近景测量

下视对焦距离12米，侧视对焦距离22米

了解详情

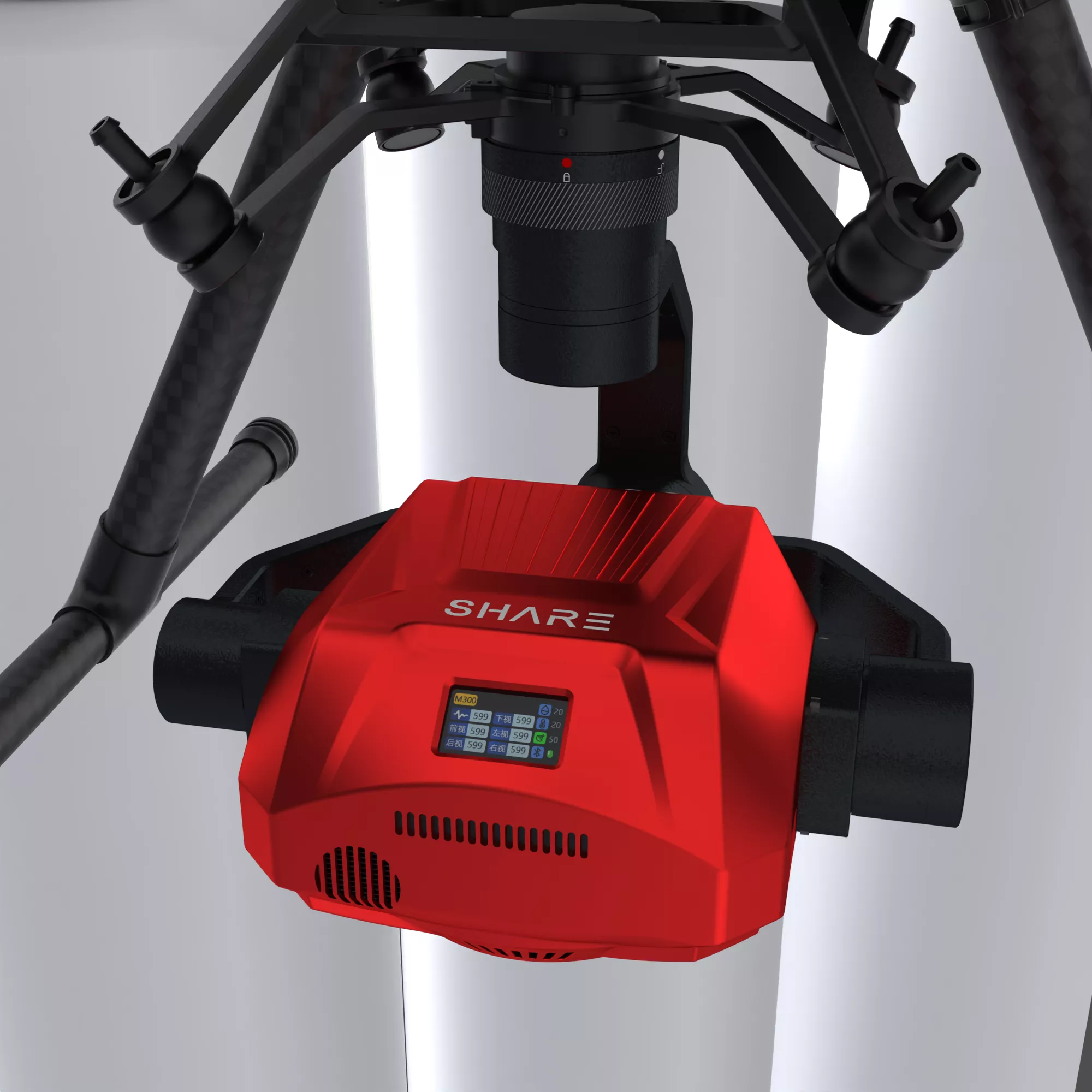

自研S-OPG测绘相机

使用超耐用S-GS全局机械快门，快门寿命长

了解详情

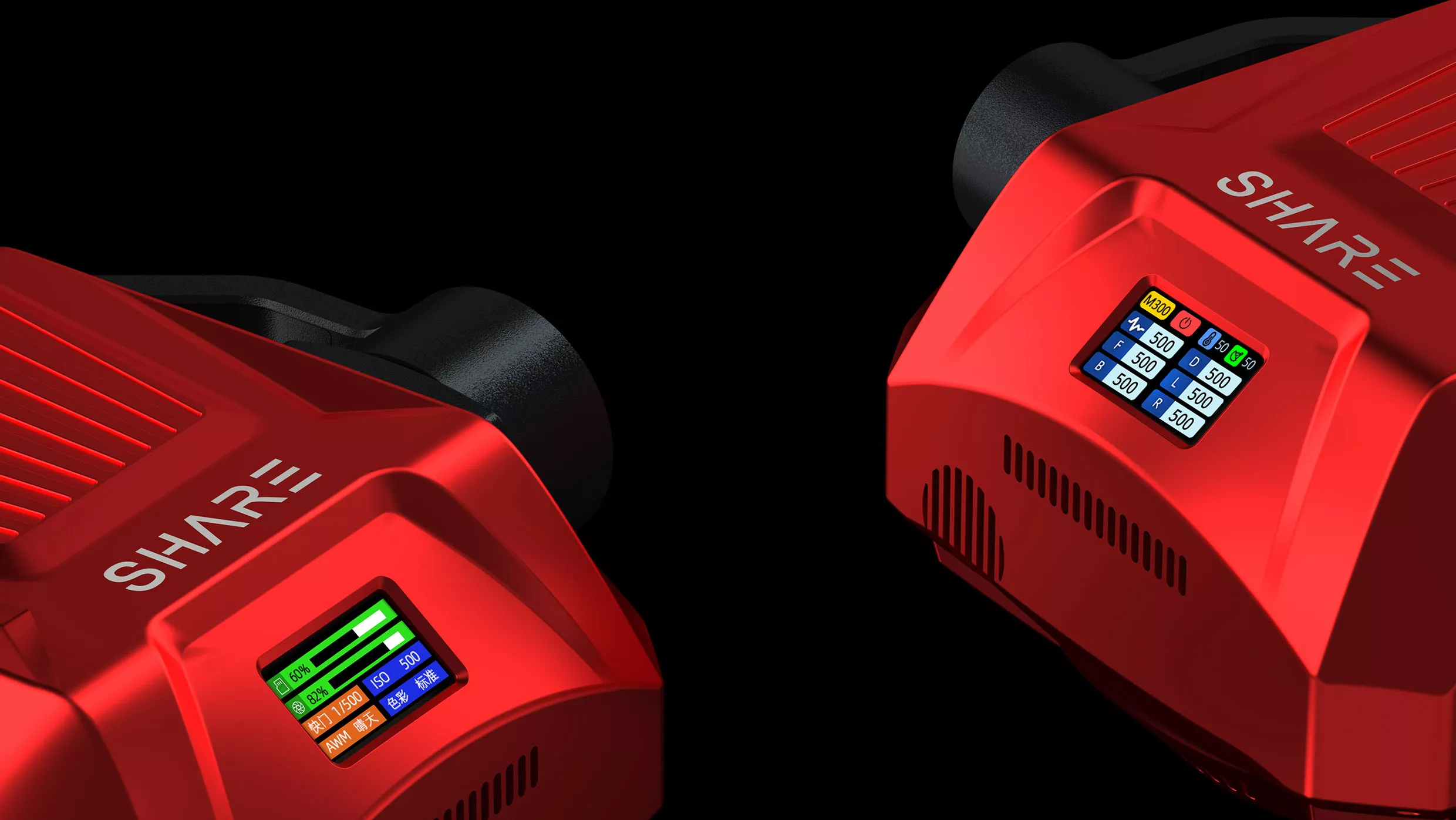

智能的OLED显示屏

1080P动态码流高清图传，实时监控相机作业状态

了解详情

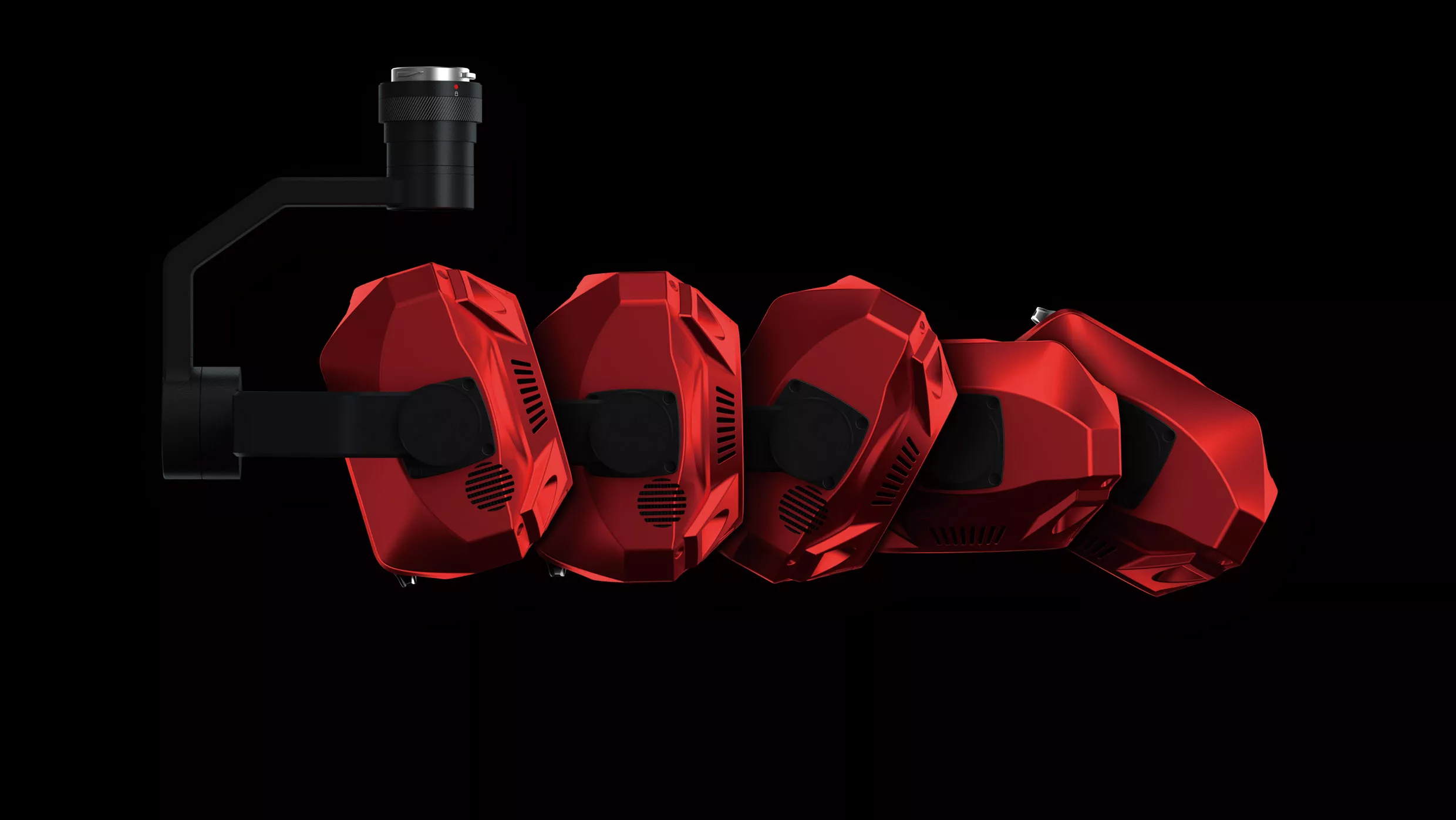

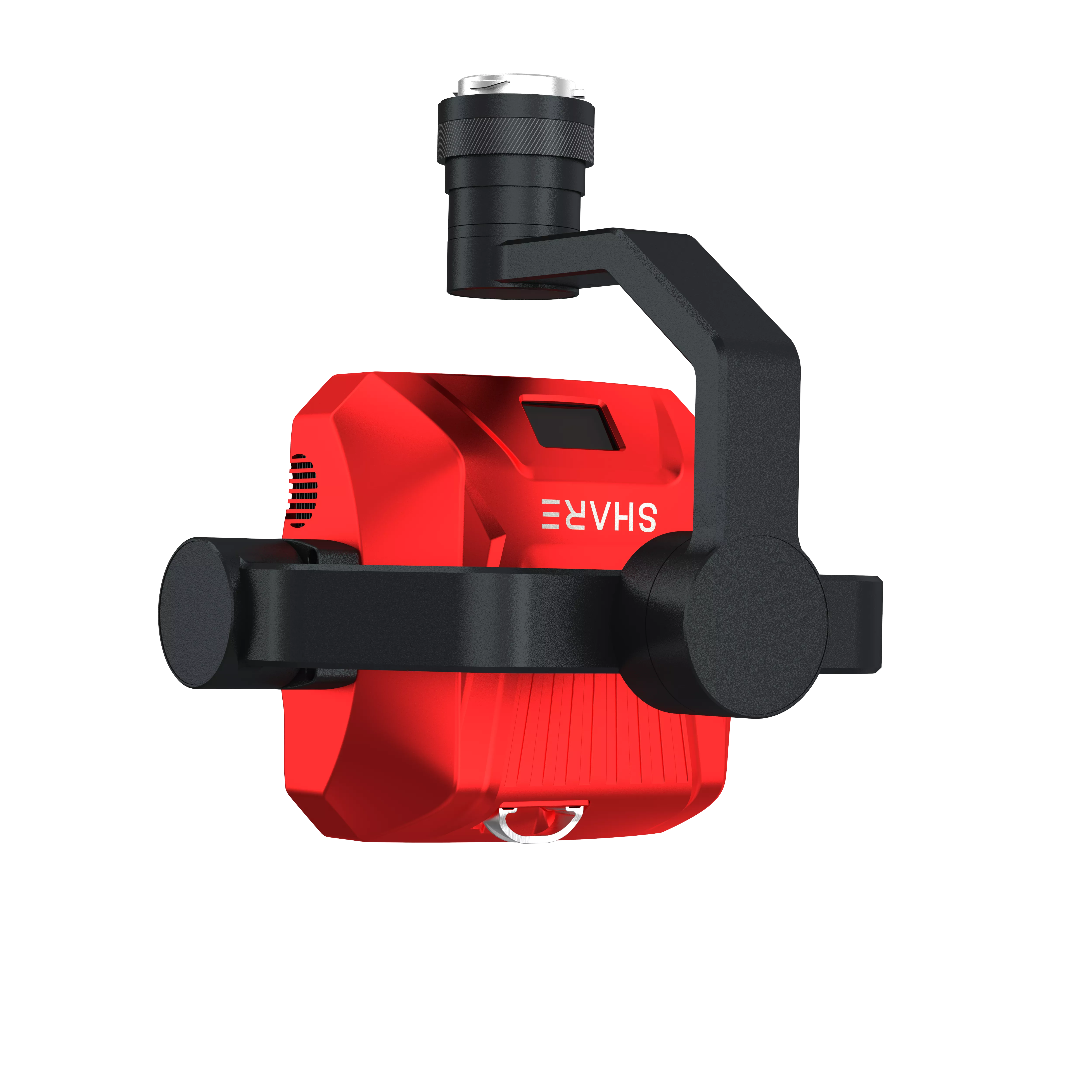

增稳只是基本功多角度成像才是极限

三轴智能云台稳定加持，保证相机姿态水平稳定，原始数据与空三计算高度重合。俯仰180°自由调节视角，可应用于建筑立面拍摄;立体盖，看见倾斜摄影更多细节。

主要参数

————
尺寸

机身120*120*83MM；含云台：171*192*185MM

重量

机身610G；含云台：1100G

工作温度

-10°℃-40℃

存储温度

-20°℃-50℃

绝对精度

平面精度：3CM，高程精度：5CM*

*GSD=3CM，飞行速度15M/S，航向重叠率80%，旁向重叠率70%

相机供电

双接口，外部DC12-50V

有效像素

单镜头≥2500万像素，总1.25亿像素

传感器

传感器尺寸：23.1×15.4MM(半画幅)；像元尺寸：3.76MM

图像尺寸

6144×4096Px

存储数据

带GPS信息和相机参数信息的照片/POS文件

镜头焦距

倾斜35MM定焦，正射25MM定焦

倾斜角度

45度

ISO区间：50-200，50-400，50-640，50-800，50-1000，50-1600

快门速度：1/500，1/640，1/800，1/1000，1/1250

光圈大小

F5.6

存储容量

1280GB

拍照间隔

拍照间隔≥0.5S

稳定系统

3轴(俯仰，横滚，平移)

安装方式

DJI SKYPORT； DJI SKYPORT转接口

云台转动范围

俯仰：-120°至+45°；横滚：±45°；平移:±160

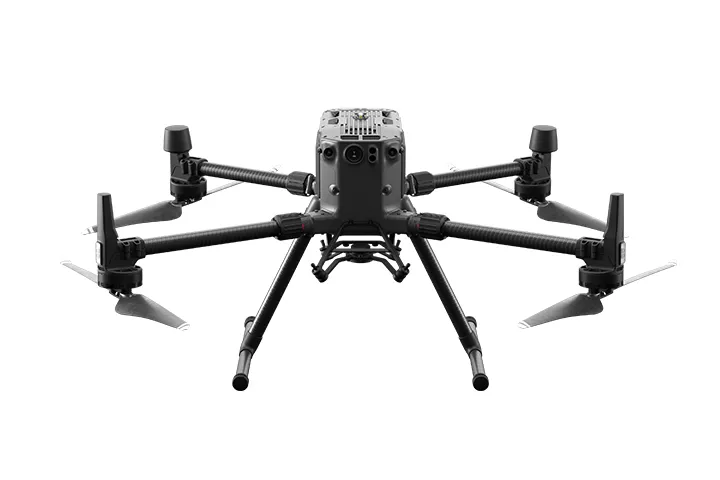

适配机型

经纬M300RTK

经纬M600PRO


行业应用

————

  • 村镇地籍
  • 智慧城市
  • 矿区勘察
  • 电力线塔
  • 土石量算
  • 高层建筑
  • 河流治理
  • 古建景点
  • 道路桥梁
  • 山林勘察
  • 厂区规划
  • 管道铁道
